EGABOX

L’interface EGABOX a été développée par Chemlys afin de pouvoir faire des cinétiques réactionnelles ou identifier les gaz émis par un matériau.

• Stockage à haute température des gaz émis, à des temporalités définies, dans des boucles
• Injection séquentielle automatique en microGC, GC ou GC-MS
• Analyse de la composition détaillée des gaz émis lors de réactions rapides (10 minutes) sans limite due à la technique analytique.

Le principe de fonctionnement :

EGABOX est un boîtier chauffant qui contient une vanne de stockage avec des boucles, qui permettent de stocker des échantillons de gaz. Les boucles sont remplies par le flux arrivant du procédé ou de l’ATG, à des temporalités définies par l’utilisateur. Vous pouvez ainsi faire une analyse détaillée en GC ou GC-MS de chaque boucle échantillon pour avoir une cinétique complète de l’évolution de la réaction. La GC-MS est la technique analytique la plus utilisée. Elle permet une analyse qualitative de l’échantillon même si elle impose des temps d’analyse parfois longs (>20 min).

Afin de permettre la meilleure précision de mesure, chaque EGABOX est validé pour sa répétabilité inter boucles avec des rsd < 0.5% sur l’aire des composés en GC. Un certificat de qualification vous est également livré. Pour vos échantillons réactifs, une version inerte est disponible pour préserver l’intégrité de l’échantillon.

EGABOX est fournie avec un logiciel embarqué sans licence accessible via un navigateur web. Cela nous permet de vous proposer une solution automatisée simple à paramétrer.

L’interface EGABOX se place à droite ou à gauche du GC. Elle est connectée à l’injecteur split/splitless du GC via une ligne de transfert chauffée pour assurer un transfert et une injection de l’échantillon sans aucun point froid.
La ligne de transfert se déconnecte très facilement en moins de cinq minutes, ce qui vous permet d’utiliser indépendamment votre GC pour plus de flexibilité. Une seconde ligne de transfert est prévue pour le raccordement à votre procédé ou ATG.

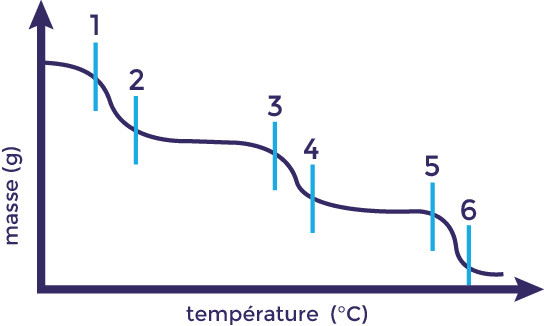

Si l’interface EGABOX est couplée à une ATG, vous pourrez envoyer, dans les boucles de stockage, les temps correspondant à des pertes de masse. Vous démarrez l’ATG et EGABOX en même temps. L’automate embarqué gère alors la séquence de stockage dans les boucles et lance l’injection des boucles dans le GC ou la GC-MS, une fois le stockage fini.

Spécifications :
Vanne d’injection en amont de l’injecteur split/Splitless
16 boucles de stockage
Température du système : jusqu’à 200°C
Automate embarqué et communication Ethernet

Options disponibles :

• MPA (vanne de mise à pression atmosphérique)
• EGABOX version inerte (Tubes traités Silconert 2000)

L’offre de CHEMLYS :

Nous avons fait le choix de vous proposer un outil entièrement configurable pour nous adapter à votre besoin. Tout est pensé pour l’utilisateur.

L’ensemble des lignes et vannes peuvent être traités Silconert 2000 pour limiter l’adsorption des gaz réactifs.
Le système peut être sécurisé via la circulation de gaz inerte en cas de fuite ou accumulation de gaz type hydrogène.
Afin de s’assurer d’injecter des quantités de gaz répétables, il est possible de prévoir une mise à pression atmosphérique
La maintenance est facilitée : les vannes sont en face avant sous le capot pour une meilleure accessibilité.
